Plazatio

Centro Cívico St. Roc

Santa Coloma de Cervelló . Barcelona . España

Detalles del proyecto

Tipo: obra nueva
Calificación energética, A

c/ de les Flors s/n
08690 Santa Coloma de Cervelló

ver mapa

Info

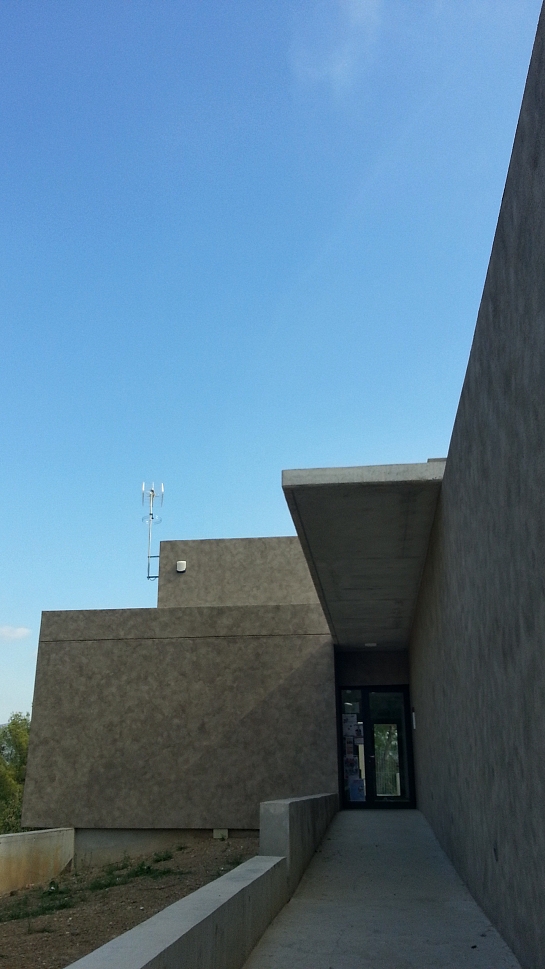

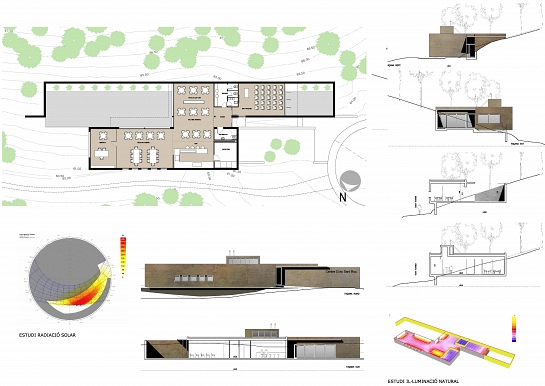

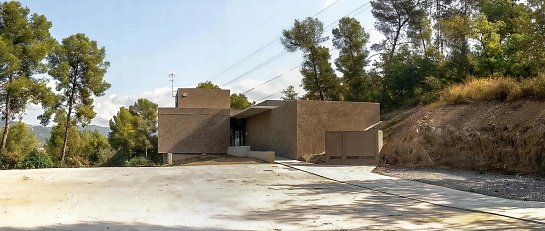

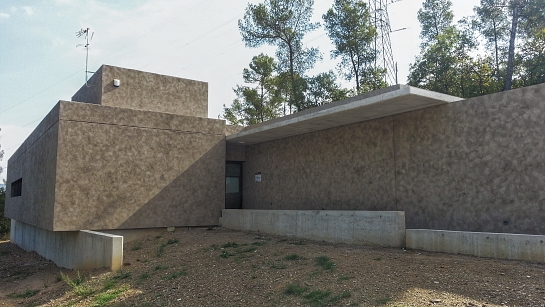

ADECUACIÓN AL ENTORNO Y ACCESOS Se proyecta un edificio de una sola planta con cubierta plana que se apoya en un camino forestal y queda medio empotrado en el terreno debido a la fuerte pendiente existente. La disposición en dos volúmenes lineales desplazados en sentido longitudinal permite por un lado generar un espacio de acceso desde la calle por otra generar un patio trasero cerrado por el muro de contención de tierras. Se genera de este modo dos cuerpos de los que el cuerpo norte dispone de fachada sur al quedar separado del muro de contención una distancia de 6.80 metros, una fachada este donde se ubicará el despacho, una oeste donde se ha dispuesto el almacén para actuar de local amortiguador térmico y la fachada norte que linda con el camino forestal. El cuerpo sur linda con el muro de contención en su fachada sur por tanto no dispondrá de aperturas en esta fachada, una fachada este en el patio interior, una fachada oeste a un patio empotrado en el terreno para dotar de iluminación y ventilación en la sala de actos que se ubica y una fachada norte cerrada. CRITERIOS FUNCIONALES y compositivos El edificio se implanta en el terreno buscando en todo momento una integración en el paisaje y una minimización del impacto ambiental. Se ha dispuesto topográficamente siguiendo las curvas de nivel y adoptando una geometría medio empotrada ya que el edificio se encuentra en una zona forestal. Para ello se han tratado las fachadas con un rebozado pintado con colores propios del terreno y concretamente la fachada Norte que es la de mayor impacto desde la carretera recibe un tratamiento de gran opacidad ofreciendo una imagen monolítica desde cualquier punto de aproximación. La fachada Norte se ha dispuesto en voladizo de un metro respecto del apoyo en el terreno con el fin de minimizar los efectos de esta fachada en un terreno bastante descendente. La disposición interior de las piezas toma como eje vertebrador un porche de acceso que a la vez se prolonga en salida al patio. De esta manera se consigue una percepción del patio que fluye hacia el bosque desde el mismo acceso. CRITERIOS DE SOSTENIBILIDAD Y EFICIENCIA ENERGÉTICA Del análisis de la tabla de temperaturas medias horarias mensuales y el diagrama bioclimático concluimos que necesitamos aporte de calor preferentemente para captación solar de Noviembre a Abril y protección solar el resto del año. Los meses de verano habrá refrigerar preferentemente con una buena ventilación cruzada. Dado que la necesidad básica es de captación de calor se deberá considerar la minimización de pérdidas térmicas, por lo que se procede a minimizar huecos en la fachada norte del edificio, dejándolos únicamente para vistas e iluminación. La situación semiempotrada de la planta contribuye a reducir las pérdidas y mejorar el comportamiento térmico global del edificio. Se ha realizado un estudio de la afectación de la trayectoria solar sobre el entorno y se concluye que la captación de radiación solar en el período de invierno se verá mermada en más de un 50% por el efecto de los pinos existentes. La disposición de los volúmenes en el terreno permite dotar al cuerpo norte de radiación solar, ya que gracias a la separación con el terreno y el vuelo sobre el camino consigue una fachada con un buen nivel de radiación incidente.

publicado el 24/02/2015

Comentarios (0)

Proyecto promovido por:
CTAA . Colegio Territorial de Arquitectos de Alicante
