Superpan Tech P4, Tableros estructurales
Valora el producto

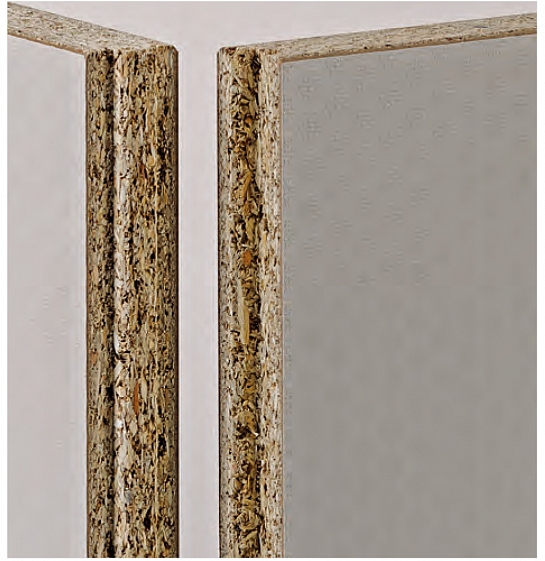

Tablero formado por fibras de madera en caras y partículas de madera
aglomeradas en el interior. Clasificación P4, tableros estructurales para
utilización en ambiente seco.
Formatos:
2400 x 900 x 30 mm TG4 Gris I Antideslizante, Blanco Super.
otros formatos bajo consulta.
Superpan Tech P4 dispone de Marcado CE según la norma europea EN 13986
certificado por AENoR con nº 0099/CPD/A65/0008.


CARACTERÍSTICAS TÉCNICAS / DADoS TÉCNICoS:
TEST/TESTE PRoPIEDAD / PRoPRIEDADE ESPESoR / ESPESSURA (mm) UNIDADES
8-13 13-20 20-25 25-32 32-40
EN 323 Densidad (dato orientativo) / Densidade 730 700/680 670 665 660/640 kg/m³
EN 319 Tracción interna / Tracção Interna 0.40 0.35 0.30 0.25 0.20 N/mm²
EN 310 Resistencia a flexión / Resistência à flexão 23 21 20 19 18 N/mm²
EN 310 Módulo de elasticidad / Módulo de elasticidade 2900 2800 2500 2200 2000 N/mm²
EN 317 Hinchamiento en agua 24 horas / Inchamento em água 24 H 16 15 15 15 14 %
EN 311 Tracción superficial / Tracção superficial >0.8 1 N/mm²
EN 322 Humedad / Humidade 8±3 %
EN 320 Resistencia al arranque de tornillo en caras / Resistência ao arranque de parafuso. Faces 900 N
EN 320 Resistencia al arranque de tornillo en cantos / Resistência ao arranque de parafuso. Topos 700 N
EN 120 Contenido en formaldehido / Conteúdo em formaldeído. Clase E-1 <8 mg/100g
TolERANCIA EN DIMENSIoNES NoMINAlES / TolERâNCIA EM DIMENSÕES NoMINAIS
EN 324-1 Espesor / Espessura ± 0.30 mm
EN 324-1 longitud y ancho / Comprimento e largura ±5 mm
EN 324-2 Escuadrado / Esquadria ± 2 mm/m
EN 324-2 Rectitud de borde / Precisão de topos ± 1.5 mm/m
PRoPIEDADES MECÁNICAS / PRoPRIEDADES MECâNICAS (EN 12369-1):
PRoPIEDAD / PRoPRIEDADE ESPESoR / ESPESSURA (mm) UNIDADES
8-13 13-20 20-25 25-32 32-40
Resistencia (característica) Resistência (característica)
Flexión / Flexão f m,p,k 14.2 12.5 10.8 9.2 7.5 N/mm²
Tracción / Tracção f t,p,k 8.9 7.9 6.9 6.1 5 N/mm²
Compresión / Compressão f c,p,k 12 11.1 9.6 9 7.6 N/mm²
Cortante, en el grueso / De corte, em grossura f v,p,k 6.6 6.1 5.5 4.8 4.4 N/mm²
Cortante, en el plano / De corte, em plano fr,p,k 1.8 1.6 1.4 1.2 1.1 N/mm²
Rigidez media/ Rigidez média
Flexión / Flexão E m,p 3200 2900 2700 2400 2100 N/mm²
Tracción / Tracção E t,p 1800 1700 1600 1400 1200 N/mm²
Compresión / Compressão E c,p 1800 1700 1600 1400 1200 N/mm²
Cortante, en el grueso / De corte, em grossura G v,p 860 830 770 680 600 N/mm²
Densidad característica / Densidade característica 650 600 550 550 500 kg/m³
las propiedades mecánicas del tablero Superpan Tech P4 han sido ensayadas
según EN 789 en el laboratorio de la Unidad conjunta INIA-AITIM, abril 2012,
obteniendo los siguientes valores:
PRoPIEDAD / PRoPRIEDADE ESPESoR / ESPESSURA (mm) UNIDADES 18 22 25 32
Resistencia característica a flexión / Resistência característica à flexão f m,p,k 15.13 17.30 10.73 17.34 N/mm²
Módulo de elasticidad a flexión / Módulo de elasticidade à flexão E m,p 4108 4272 3793 4402 N/mm²
Durabilidad. los tableros Superpan Tech P4 son aptos para clase de servicio 1
y clase de uso 1 según EN 312. Comportamiento al fuego: Clase D-s2, d0 ó DFl-s1
según EN 13986. Propiedades físicas. Conductividad térmica 0.12 W/mºK .
Calor específico 1700 J/kgºK. Factor de resistencia a la difusión de vapor de agua 20.
TABlERoS ESTRUCTURAlES PAINÉIS ESTRUTURAIS
As propriedades mecânicas do painel Superpan Tech P4 foram testadas de acordo
com a norma EN 789 no laboratório da Unidade conjunta INIA-AITIM, em abril de
2012, tendo obtido os seguintes resultados:
Durabilidade. os painéis Superpan Tech P4 estão aptos para a classe de serviço 1
e classe de uso 1 segundo a EN 312. Comportamento perante o fogo: Classe D-s2,
d0 segundo a EN 13986. Propriedades físicas. Condutividade térmica 0,12 W/mºK .
Calor específico 1700 J/kgºK. Factor de resistência à difusão de vapor de água 20.
